Дренаж без щебня

Инновационное решение

Практически любое строение, в котором есть подвал или цокольный этаж, должно быть обеспечено надёжной дренажной системой, которая сможет быстро отвести от фундамента постройки поверхностные и грунтовые воды. Значительную экономию показывает применение дренажа без щебня.

на 50%

увеличение коэффициента поверхностного дренирования

на 40%

эффективнее гравийно-щебеночного заполнения

в 2 раза

дешевле стоимость монтажа

внешний вид дренажной секции
Внешний вид дренажа без щебня гольфстрим

Экономьте на дренажной системе

Обычно, дренажные системы обустраивали из щебня. Но прогресс не стоит на месте. Сегодня, благодаря современным технологиям, популярен дренаж без применения щебня. Его использование способствует значительному снижению трудозатрат, что позволяет значительно сэкономить. Такая дренажная система состоит из отдельных трехметровых модулей соединённых между собой . Вода через геотекстиль и слой наполнителя попадает в дренажную трубу. После чего, отводится за пределы вашего объекта. Высокое качество изготовления дренажной системы и эффективность водоотвода позволяют выполнить дренаж участка более эффективно по сравнению с применением щебня и в 2 раза дешевле (с учетом стоимости работ).

Конструкция дренажных модулей

Модуль системы имеет длину 3 метра и диаметр рабочей области 30 см. Конструктивно, модули бывают двух типов. Основной модуль состоит из: специальной пластиковой дренажной трубы SN4 диаметром 110 мм (с отверстиями для сбора воды), обернутой в слой геотекстиля плотностью 60 г/кв.м., прочного полистирольного наполнителя специальной формы, для улучшения дренажной проводимости, и наружного слоя термоскрепленного геотекстильного полотна, плотностью 120 г/кв.м. Наружный слой геотекстиля прошит по длине прочными синтетическими нитями.

Отличием вспомогательного модуля является отсутствие дренажной трубы. Вспомогательный модуль применяется для увеличения дренируемой площади и используется совместно с основным модулем дренажной системы.

конструкция модуля гольфстрим
Дренаж без щебня в разрезе

Преимущества дренажной системы без щебня

Укладка без тяжелой техники

простая в укладке

возможность монтажа без использования техники

Легкий вес модуля

легкая и прочная

существенная экономия на транспортировке и перемещении

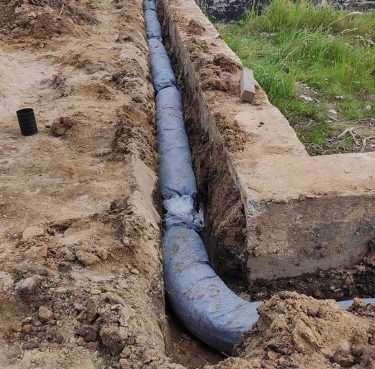

гибкость конструкции

гибкая

гибкость труб упрощает их укладку на непрямолинейных участках

прочность конструкции

надежность и добротность

высокая прочность материала изготовления, позволяющая выдерживать большие нагрузки

Улучшенный дренаж

высокая производительность

отсутствие заиливания в процессе эксплуатации системы, гарантия эффективности водоотведения

чистота на объекте

сохранение участка и строений

практически не оставляет следов вмешательства на поверхности участка

Применение дренажа
без щебня

  • отвод воды
  • как поле фильтрации
  • осушающий и вертикальный дренаж
  • дренаж для подпорных стен
  • дренаж для фундамента
  • перехватывающий дренаж

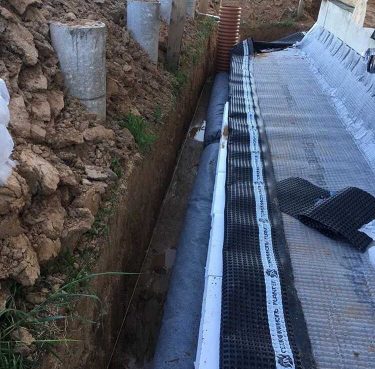

Дренаж фундамента

Дренаж фундамента без применения щебня

Дренаж ливневого стока

Дренаж ливневого стока без применения щебня

Дренаж участка

Дренаж участка без применения щебня

Отвод от септика

отвод от септика без применения щебня

Установка дренажной системы

Работы по укладке дренажа достаточно просты и не требуют специальных навыков.

Укладка дренаж без щебня 1

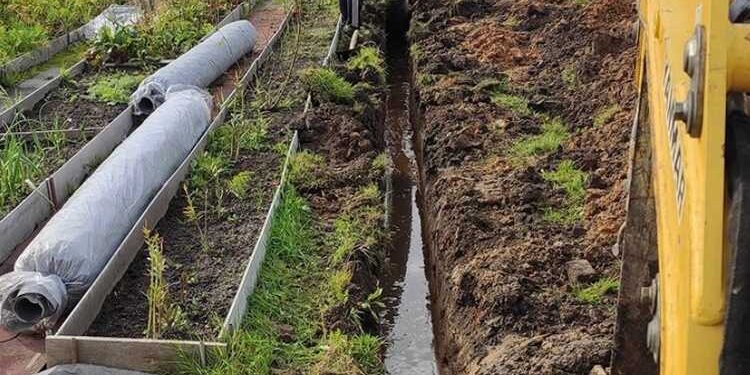

Подготовьте
траншею

Выкопайте траншею на необходимую глубину. Предусмотрите уклон трашеи в сторону отвода воды

Укладка дренаж без щебня 2

Соедините
систему

Произведите соединение элементов системы между собой на поверхности используя соединительные детали.

Укладка дренаж без щебня 2

Уложите
систему

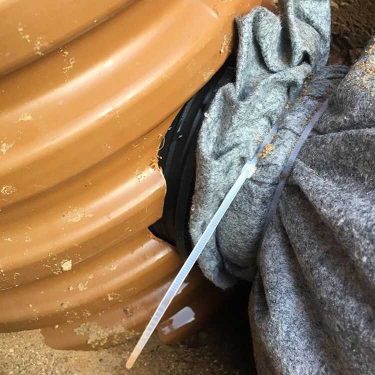

Уложите соединенные элементы в траншею, соедините систему с дренажными колодцами при их наличии.

Укладка дренаж без щебня 4

Засыпьте
траншею

Заройте траншею и произведите уплотнение. Предусмотрите дополнительный слой грунта для предотвращения оседания.

Принцип действия дренажа без щебня

Максимальная глубина, на которую можно производить укладку дренажных модулей, зависит от грунта и может достигать 4 метров.

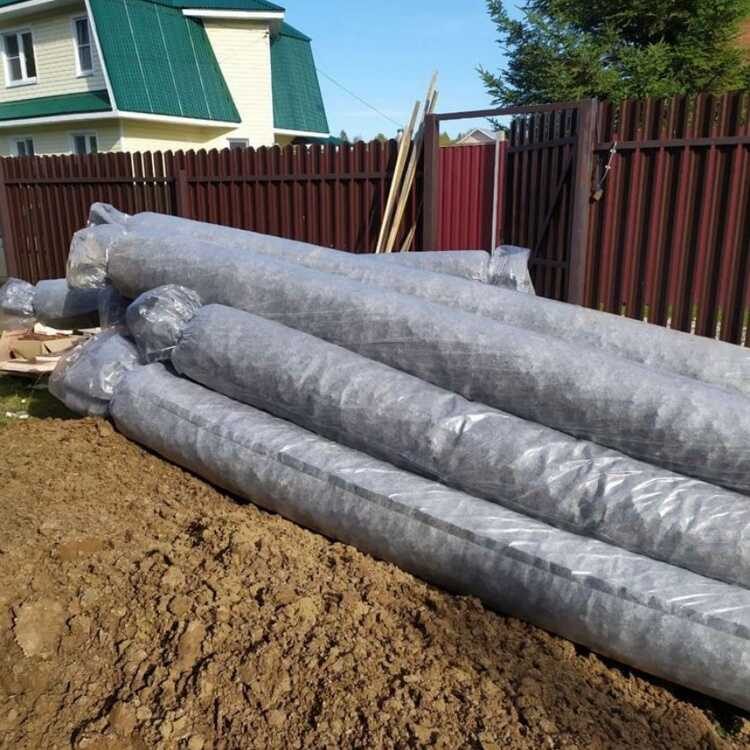

Каждый модуль дренажа без щебня упаковывается в транспортировочную пленку, что позволяет хранить его до установки на улице!!!

Соединение модулей между собой производится с применением стандартных муфт и тройников для дренажных труб.

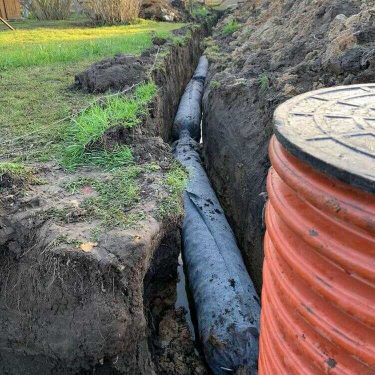

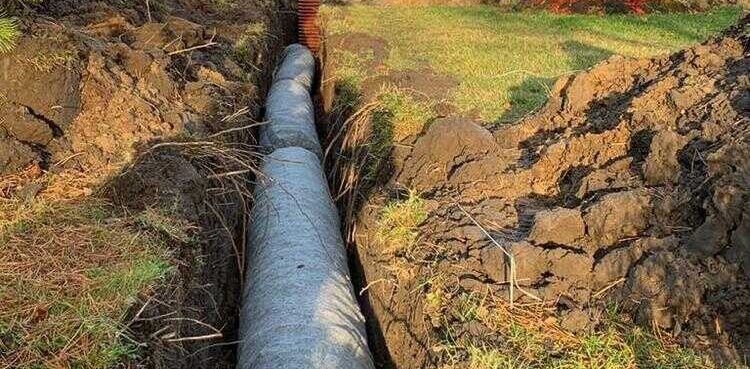

Фотографии с объектов

применена система дренажа без щебня

Свяжитесь с нами для консультации по применению дренажа без щебня.

Это эффективное решение позволит вам избавиться от затоплений, избыточной влажности почвы, порчи корневой системы растений, подтоплений фундамента и многих других негативных факторов вызванных плохой проницаемостью почвы.
